Описание

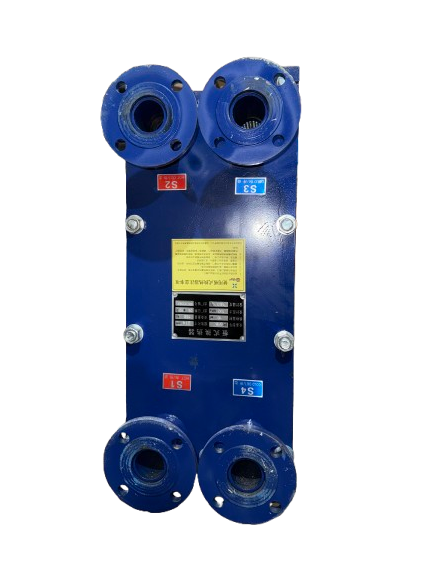

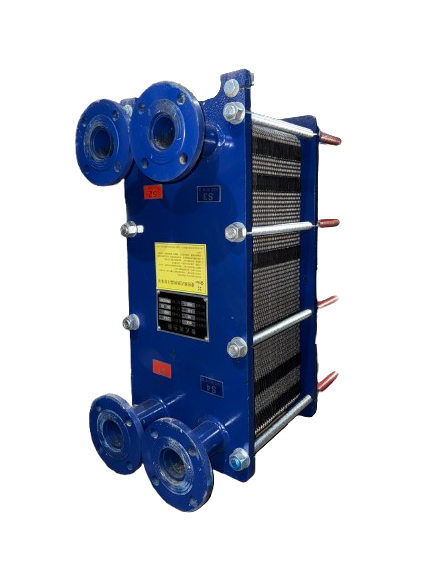

Пластинчатый теплообменник 10 м² / 428 кВт / Ø50 мм
Пластинчатый теплообменник с рабочей площадью теплопередачи 10 м² и расчетной мощностью 428 кВт — это устройство, предназначенное для эффективного теплообмена между горячей и холодной жидкостями. Он широко применяется в системах отопления, бассейнах, промышленности и климатических установках.

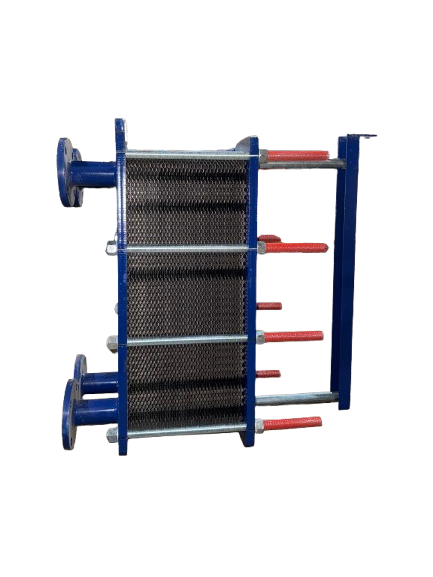

Он состоит из набора гофрированных металлических пластин, стянутых рамой. Между пластинами формируются каналы, по одному из которых проходит горячая жидкость, по соседнему — вода, которую необходимо нагреть или охладить. Конструкция обеспечивает высокий коэффициент теплопередачи и компактные габариты.
Вход и выход подсоединяются к трубопроводу через патрубки диаметром 50 мм, что обеспечивает удобство интеграции в системы с такими диаметрами.
Характеристики
| Параметр | Значение / типичное |
|---|---|
| Площадь теплопередачи | 10 м² |
| Номинальная мощность | 428 кВт |
| Диаметр присоединения | Ø50 мм |
| Тип подключения | Фланцевое / резьбовое / сварное (зависит от конструкции) |
| Основной материал пластин | Нержавеющая сталь (например, AISI 316) |
| Материал рам и корпуса | Сталь с антикоррозийным покрытием |
| Рабочее давление горячей стороны | ~10–16 бар |
| Рабочее давление холодной стороны | ~6–10 бар |
| Температурный диапазон | до ~180 °C (в зависимости от уплотнений) |
| Конфигурация хода | Одноходовая или многоходовая схема |
| Эффективность теплообмена | Высокая, за счёт турбуленции в каналах |
Работа и преимущества
Пластинчатый теплообменник работает по схеме поперечного или противоточного теплообмена: жидкости движутся навстречу друг другу по каналам, разделённым пластинами. Благодаря этому достигается максимально возможный градиент температур и высокая эффективность.
Преимущества этого типа теплообменников:
-
Высокий коэффициент теплопередачи при компактных размерах.
-
Возможность регулировки площади (добавление или удаление пластин).
-
Лёгкость обслуживания — доступ к пластинам при разборке рам.
-
Небольшие потери давления при хорошем проектировании.
-
Возможность использования в агрессивных средах за счёт соответствующих материалов пластин и уплотнений.
